Prix Modules bluetooth HC-06 /HC-05 & AT-09

1 200 DA

Tout d'abord, les paramètres du module:

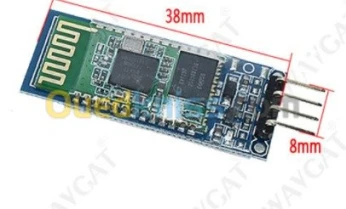

1. Dimensions de la carte PCB: 37.3mm (longueur) * 15.5mm (W)
2 poids:. 3.5g
(3) tension d'entrée: 3.6 V-6 V, 7 V interdiction
4 alimentation anti-retour, module inverse ne fonctionne pas
5 conduit à 6 pieds: EN/VCC/GND/RXD/TXD/STATE (l'état Bluetooth mène au pied, n'est pas connecté à la sortie basse, après avoir connecté la sortie élevée)
6 avec l'indicateur d'état de connexion, le flash de LED signifie aucune connexion Bluetooth; LED clignote lentement qui entrent en mode de commande AT
7 puce de régulateur 3.3 V à bord, la tension d'entrée cc 3.6 V-6 V; lorsqu'il n'est pas apparié, courant d'environ 30mA (parce que les lumières de LED clignotent, l'état actuel du changement); après appairage réussi, le courant est d'environ 10mA
8 niveau d'interface 3.3 V, vous pouvez directement connecter une variété de microcontrôleurs (/51/AVR/PIC/ARM/MSP430 etc.), le microcontrôleur 5 V peut également être directement connecté. Directement connecté au port série du microcontrôleur, pas par la puce MAX232!
9 distance de transmission efficace de zone ouverte de 10 mètres, plus de 10 mètres sont possibles, mais ne garantissent pas la qualité de la connexion
10. Après appariement réussi, peut être utilisé comme port série duplex intégral. Pas besoin de savoir quoi que ce soit sur le protocole Bluetooth, mais prend en charge seulement 8 bits de données, 1 bit d'arrêt, pas de format de communication de parité. C'est le format de communication le plus courant qui ne supporte pas les autres formats!
11 appuyez sur la touche pour donner au module Bluetooth est mis sous tension pour entrer en mode, définir les paramètres et interroger les informations
12 peut être commuté en mode maître et esclave via les commandes AT
Le débit en bauds par défaut de 13 modules est 9600, le mot de passe par défaut est 1234, le nom par défaut pour le HC-05
14 protection avec tube rétractable transparent
Deuxièmement, méthodes de câblage:
VCC: alimentation positive
GND: l'alimentation est négative
RXD: côté réception, le module Bluetooth reçoit des données envoyées à l'autre appareil; terminal TXD normalement connecté à l'autre appareil pour envoyer
TXD: fin d'envoi, le module Bluetooth pour envoyer des données à d'autres appareils; terminal RXD normalement connecté à d'autres appareils recevant
Fr: activer, puis vous devez entrer EN mode 3.3 V

Etat: Neuf jamais utilisé
