Prix MAX98357 MODULE AMPLIFICATEUR DE PUISSANCE AUDIO I2cSCLASSE D

800 DA

DETAILS

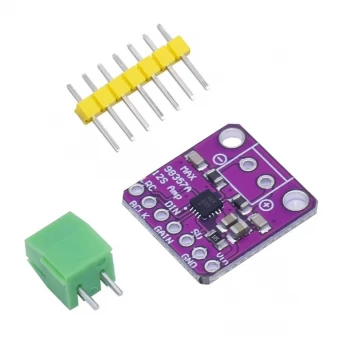

Module basé sur un DAC MAX98357 prévu pour convertir un signal audio I2S en signal analogique.

Fonctionnalités: ce module convertit les signaux audio numériques utilisant la norme I2S en un signal analogique exploitable sur haut-parleur. Le signal est amplifié grâce à un amplificateur de classe D de 3,2 W.Ce module intègre une protection contre les courts-circuits et une protection thermique.
Programmation: En met à votre disposition un guide d’utilisation avec plusieurs exemples de programmes Arduino, voir guide d’utilisation.
Connectique: les entrées I2S et la sortie haut-parleur sont accessibles sur des pastilles à souder au pas de 2,54 mm compatibles avec les connecteurs de type MH100.Il est possible de souder un bornier à vis au pas de 3,5 mm pour faciliter le raccordement du haut-parleur.
Remarques:
– Par défaut, la carte est configurée en mono, ce qui signifie que les signaux gauche et droit sont combinés pour une utilisation sur un seul haut-parleur.
– Si vous souhaitez utiliser un haut-parleur stéréo avec des canaux audio gauche et droit, vous devrez couper le pontet mono de la platine.
Broche:
LRC : horloge de trame. Horloge gauche/droite pour les modes I2S et LJ. Horloge de synchronisation pour le mode TDM.
BCLK : Entrée d’horloge binaire.
DIN : signal d’entrée numérique.
GAIN : Sélection du gain et du canal.
SD : Arrêt et sélection de canal. Tirez SD_MODE vers le bas pour mettre l’appareil en arrêt.
GND : Masse d’alimentation.
VCC : 2,5 V-5,5 V CC.
Caractéristiques du produit:

Puissance de sortie : 3,2 W à 4 Ω et 10 % THD 1,8 W à 8 Ω et 10 % THD
Taux d’échantillonnage I2S : 8 kHz-96 kHz
Gain de classe D en option : 3 dB/6 dB/9 dB/12 dB/15 dB
Aucune horloge maître (MCLK) requise
Plug and Play : 35 horloges différentes et 128 formats audio numériques peuvent être automatiquement configurés avec une seule alimentation

Etat: Neuf jamais utilisé
