Prix convertisseur tension PWM/ PWM tension arduino

700 DA

Vous pouvez commander directement sur notre site internet
يمكنك الطلب مباشرة على موقعنا
/

Powertech vous propose Module de convertisseur de tension à PWM 0%-100% à 0-5V 0-10V, Module de puissance réglable pour arduino
************************************
MODULE CONVERTISSEUR DE TENSION À FRÉQUENCE 0-10V À 0-1KHZ ***** 800 DA

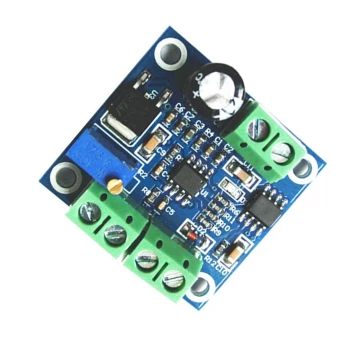

MODULE CONVERTISSEUR DE FRÉQUENCE À TENSION 0-1KHZ À 0-10V ***** 800 DA
************************************
Ce module est un signal d'impulsion de conversion de fréquence et un module de conversion de tension. Le signal d'impulsion tension-fréquence peut générer différents modules de fréquence en fonction du niveau de tension d'entrée. La fréquence au signal de tension analogique peut convertir la fréquence 0-1KHZ en sortie de tension 0-10V, et ajuster la fréquence pour changer la tension de sortie.
Paramètre du produit:
Module de fréquence à tension:
Tension de fonctionnement: 13.5V-30V
Gamme de fréquence d'entrée: 0-1KHz
Plage de tension de sortie: 0-10V
Tension de sortie: réglable (calibrez la relation entre la fréquence et la tension via un potentiomètre)
Précautions:
Différentes fréquences d'entrée et tensions de sortie correspondantes.
Le niveau d'impulsion d'entrée est de 5V, 12V, 24V et peut être directement entré sans résistance en série. Mais la fréquence du signal d'entrée doit être maintenue pendant plus de 0.5 secondes
La tension de sortie peut être réglée avec précision. La relation entre la fréquence et la tension peut être calibrée par un potentiomètre.
La borne d'entrée du signal utilise une isolation de couplage optique pour assurer une capacité anti-interférence.
Si besoin de faire correspondre PLC, supporter le type NPN. Il doit y avoir un fil de terre.
S'il doit être équipé d'un encodeur, le codeur doit être tourné à une vitesse constante pendant plus de 0.5 secondes.
Module de conversion F/V, le temps de réponse est d'environ 0.3 à 0.5 secondes. Si la fréquence est ajustée en même temps, un certain temps de réponse est requis.
Tension au module de fréquence:
Tension de fonctionnement: 13.5V-30V
Plage de tension contrôlable en entrée: 0-10V
Gamme de fréquence de sortie: 0-10KHZ
Précautions:
Tension d'entrée, signal de fréquence de sortie
Le signal de sortie peut être réglé avec précision, et le potentiomètre peut être ajusté pour calibrer la correspondance entre tension et fréquence. La sortie de ce module peut être fournie au pilote comme un signal d'impulsion. Lorsqu'il est utilisé avec le pilote, le câblage d'anode commun est utilisé. Le câblage associé est OC-OUT, qui est connecté au pul-ou PUL du pilote. 12-30, connecté au lecteur PUL + ou au terminal public + 5V, (une résistance 330R est nécessaire pour l'alimentation 12V, une résistance de 2.7K est nécessaire pour l'alimentation 13-24V pour la limitation du courant)
Description des broches:
Module de fréquence à tension:
VCC: alimentation en état de marche.
GND: mise à la terre électrique.
F: signal d'impulsion de fréquence d'entrée.
GND: masse d'entrée.
Vout: tension de sortie correspondante.
GND: masse de sortie.
Les modules ont un terrain commun.
YX__69621YX__69626
