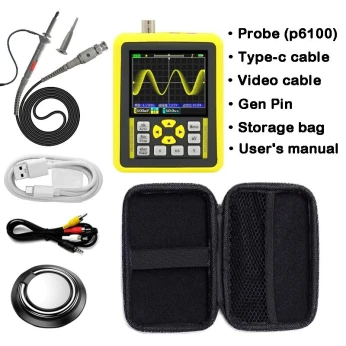

Oscilloscope numérique DSO1511 ARDUINO , 120MHz & générateur de Signal portable

18 500 DA

Vous pouvez commander directement sur notre site internet
يمكنك الطلب مباشرة على موقعنا

/

MHTronic vous propose le Oscilloscope numérique DSO1511 , 120MHz & générateur de Signal portable

C’est une sorte d’oscilloscope de qualité, architecture ARM + FPGA + ADC, avec une bande passante de 120M et un taux d’échantillonnage de 500M, plus stable et avec des précisions plus élevées. Largement application sur le débogage mcu, la réparation de voiture, la réparation d’appareils ménagers, la concurrence électronique de bricolage, le débogage d’alimentation, l’onduleur, etc. Vous pouvez essayer.
Caractéristiques:

Équipé d’un écran LCD TFT couleur de résolution 320*240, avec des couleurs vives et un contraste élevé, vous pouvez voir les données clairement.
Architecture ARM + FPGA + ADC, avec une bande passante de 120M et un taux d’échantillonnage de 500M, plus stable et avec des précisions plus élevées.
Bande passante élevée: jusqu’à 120M de bande passante peut facilement faire face aux tests de mesure dans divers domaines.
Générateur de Squarewave: la partie supérieure de l’oscilloscope peut produire une onde carrée réglable de 3V amplitude, la fréquence-réglage-gamme est 0-2MHz, la précision est jusqu’à 0.1Hz. Le cycle d’utilisation-ajustement-plage est 1%-99%. Il peut être utilisé pour calibrer de nouvelles sondes, piloter des mosfet, remplacer des cristaux, etc.
FFT: FFT est utilisé pour convertir les formes d’onde du domaine temporel en domaine de fréquence et est largement utilisé dans l’analyse harmonique et d’autres domaines. Prend en charge trois modes d’affichage: spectre logarithmique, linéaire et musical.
Forme d’onde de référence: verrouillez la forme d’onde actuelle sur l’écran, et la forme d’onde normalement rafraîchie ne sera pas affectée. Les formes d’onde de référence sont utiles pour les oscilloscopes à canal unique. Avec les formes d’onde de référence, vous pouvez facilement comparer les formes d’onde de deux canaux.
Déclencheur complet: mode Trig: Auto/Normal/simple; types de déclenchement: montée/chute, niveau de déclenchement: manuel/Auto
Enregistrement/affichage de la forme d’onde: un clic pour enregistrer la forme d’onde de l’écran, entrez la page d’aperçu de la forme d’onde, cliquez sur la vignette pour observer le plein écran, et jusqu’à 250 morceaux de formes d’onde peuvent être enregistrés. Les formes d’onde non désirées peuvent être supprimées.
Exporter l’image vers l’ordinateur: grâce à la connexion par câble USB, les formes d’onde stockées par l’utilisateur peuvent être exportées vers l’ordinateur (jusqu’à 50 à la fois). Vous pouvez le copier sur un ordinateur et l’utiliser pour le matériel papier, ou l’envoyer à d’autres pour analyse pour trouver et analyser des problèmes.
Analyse détaillée: après l’arrêt, vous pouvez déplacer la forme d’onde à gauche et à droite pour trouver l’endroit qui vous intéresse et élargir (ajuster la base de temps) pour observer les détails et analyser la cause du problème.
Alimentation: batterie au lithium rechargeable intégrée, 3.7V, 3000mAh grande capacité, boîte pleine charge fournit une longue durée de travail.
aille compacte: léger et portable, peut également être utilisé comme outil portable pour le débogage sur site.
Largement applications: convient pour le débogage mcu, la réparation de voiture, la réparation d’appareils ménagers, la concurrence électronique de bricolage, le débogage d’alimentation, l’onduleur, etc.
Spécifications:

Nom: Oscilloscope
Modèle: DS01511
Matériau: ABS
Solution matérielle: bras + FPGA + ADC
Batterie: 1 * batterie au lithium rechargeable intégrée, 3.7V, 2500mAh (incluse)
Écran: 2.4 pouces TFT LCD
Canal: 1
Résolution: 320*240
Bande passante: 120MHz
Taux d’échantillonnage: 500M
Temps de montée:
