Convertisseur De Tension 0 À 20ma/40ma À 0-3.3V 0-5V 0-10V Arduino

Vous pouvez commander directement sur notre site internet
يمكنك الطلب مباشرة على موقعنا
/

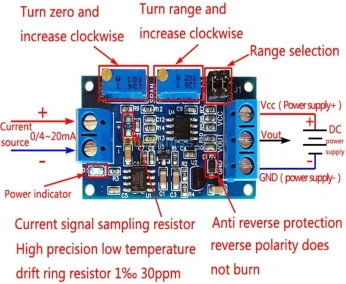

Dans le processus de transmission du signal de circuit, le signal de tension deviendra plus faible à mesure que la distance de transmission augmente, et la transmission de courant peut empêcher le signal de devenir plus faible. Ce module est utilisé pour la fin de la transmission du signal de courant, et convertit le signal en un signal de tension pour la détection à puce unique. L'entrée de courant supporte 4-20Ma, 0-20mA. La sortie de tension supporte 0-3.3V 0-5V 0-10V.

Paramètres de produit:
Tension de fonctionnement: 7-36V cc (si la sortie est à 10V, la tension d'alimentation doit être supérieure à 12V)
Courant d'entrée: 4-20Ma/0-20mA
Tension de sortie: 0-3.3V 0-5V 0-10V

Mode d'emploi:
1. Le module est câblé selon la définition, et la tension d'alimentation est de 7-36V (si la sortie est à 10V, la tension d'alimentation doit être supérieure à 12V)
2. Après la mise sous tension, le voyant D2 doit être allumé, sinon veuillez vérifier la connexion du câble. La carte est fournie avec une protection de connexion inversée, et la connexion inversée ne brûlera pas.
3. Lorsque l'entrée de courant est le minimum (0mA ou 4mA), ajustez le potentiomètre zéro pour rendre la sortie VOUT au minimum (0.0V ou autre tension)
4. Lorsque l'entrée de courant est la valeur maximale (20mA), ajustez le potentiomètre de portée pour rendre la sortie VoUT à la valeur maximale (3.3V ou 5V ou 10V, lorsque l'entrée est 4-20ma, la sortie peut être aussi basse que 2.5V).

Sélection de la gamme de casquette de cavalier:
4-20ma:
Plage 0-2.5V: J1 court-circuité sur les broches 1, 2 et 3, 4
Plage de 0 à 3.3V: la broche J1 1 et la broche 2 sont déconnectées, la broche 3 et la broche 4 sont déconnectées
Plage de 0 à 5.0V: J1 court-circuité sur les broches 1, 2 et 3, 4
Plage de 0 à 10.0V: la broche J1 1 et la broche 2 sont court-circuitées, la broche 3 et la broche 4 sont déconnectées

0-20ma:
Plage de 0 à 3.3V: J1 court-circuité sur les broches 1, 2 et court-circuité sur les broches 3 et 4
Plage de 0 à 5.0V: J1 court-circuité sur les broches 1, 2 et 3, 4
