Carte Pilote donduleur EG8010+IR21+LCD arduino

Vous pouvez commander directement sur notre site internet
يمكنك الطلب مباشرة على موقعنا
/

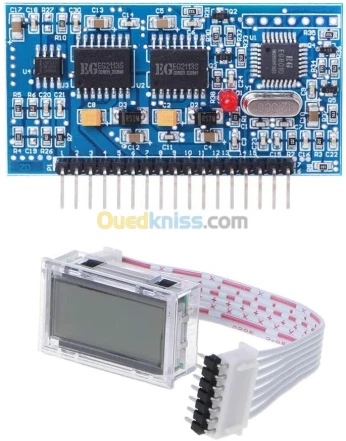

powertech vous propose la Carte de Pilote d'onduleur à Onde sinusoïdale Pure EGS002 Module de Commande EG8010 + IR2110 + LCD POUR des projet electronique comme arduino

Alimentation 5V simple
Ensemble de 4 broches de fréquence de sortie d'onde sinusoïdale pure: 50Hz d'onde sinusoïdale pure à fréquence fixe de 60Hz d'onde sinusoïdale pure à fréquence fixe 0-100Hz / fréquence d'onde sinusoïdale pure réglable 0-400Hz fréquence d'onde sinusoïdale pure réglable
Modulation unipolaire et bipolaire
Livré avec contrôle de bande morte, temps mort sur la broche 4: temps mort 300nS temps mort 500nS temps mort 1.0uS temps mort 1.5uS
Oscillateur à cristal externe de 12 MHz

EG8010 est un numérique, fonction très bien apporter leur propre contrôle de temps mort de la puce de générateur d'inverseur à onde sinusoïdale pure,
utilisé dans la structure de conversion de puissance de DC-DC-AC en deux étapes ou l'architecture de poussée de transformateur de fréquence de puissance de DC-AC à un étage, un oscillateur en cristal externe de 12 MHz,
pour atteindre la haute précision, et la distorsion harmonique est très petite, Onduleur à onde sinusoïdale pure 50Hz ou 60Hz ASIC.
La puce utilise la technologie CMOS, l'intégration interne du générateur sinus SPWM, le circuit de contrôle du temps mort, la plage de facteur multiplicateur, le circuit de démarrage progressif,
le circuit de protection, interface de communication série RS232 et module de pilote LCD série 1602 fonctions. Caractéristiques:-5 V alimentation simple-Pin mis en place quatre types de fréquence de sortie d'onde sinusoïdale pure: fréquence fixe 50 hz onde sinusoïdale pure; onde sinusoïdale pure à fréquence fixe 60 hz; la fréquence d'onde sinusoïdale pure 0-100 hz est réglable; la fréquence d'onde sinusoïdale pure 0-400 hz est réglable. -Modulation unipolaire et bipolaire-vient avec le contrôle de bande morte, pin a mis en place 4 temps mort: temps mort de 300nS; temps mort de 500nS; temps mort de 1.0uS; 1.5uS temps mort-oscillateur cristal externe 12 MHz-fréquence porteuse PWM 23.4 KHz-tension, courant, retour de température en temps réel-surtension, sous-tension,
Protection contre les surintensités et la surchauffe-mode de démarrage en douceur, réglage du temps de réponse de la communication 1 S-série pour régler la tension de sortie, fréquence et autres paramètres port série externe-externe 128*32 LCD module 1602 afficher la tension, la fréquence,
la température et le courant électrique de l'onduleur et d'autres informations; Applications: -Onduleur monophasé à onde sinusoïdale pure-onduleur PV-onduleur éolien-système d'alimentation sans interruption UPS-système de générateur numérique-si puissance-contrôleur de vitesse de moteur monophasé-onduleur monophasé- variateur à onde sinusoïdale-régulateur à onde sinusoïdale-générateur à onde sinusoïdale LCD description: notes et avis: L'écran LCD ne contient pas de câble lors de l'utilisation de l'écran LCD, la carte de connexion EGS002 et le câble LCD doivent utiliser un câble blindé, sinon. onduleur, environnement haute tension à courant élevé interférera sérieusement avec le fonctionnement de la plaque d'entraînement, vous pouvez le choisir: 1x carte pilote d'inverseur à onde sinusoïdale Pure 1x LCD

Etat: Neuf jamais utilisé
