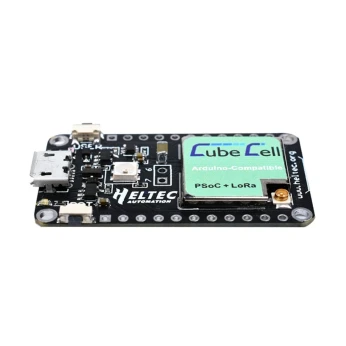

Carte De Développement Arduino Heltec CubeCell HTCC-AB01 LoRa 433 MHz

Caractéristiques

CubeCell est compatible Arduino
LoRaWAN US 915 Mhz
Certification CE et FCC
Basée sur ASR605x (ASR6501, ASR6502) , la série ASR Microelectronics ASR605x est un SOC hautement intégré et ultra basse consommation basé sur le MCU de la série PSoC 4000 (ARM Cortex M0+ Core) et l'émetteur-récepteur Semtech SX1262
Prise en charge de LoRaWAN 1.0.2
Conception ultra basse consommation, 3,5 uA en veille profonde
Système de gestion de l'énergie solaire embarqué, peut se connecter directement à un panneau solaire de 5,5 ~ 7 V
Interface de batterie SH1.25-2 intégrée, système de gestion de batterie au lithium intégré (gestion de la charge et de la décharge, protection contre les surcharges, détection de l'alimentation de la batterie, commutation automatique USB/alimentation de la batterie)
Interface micro USB avec protection ESD complète, protection contre les courts-circuits, blindage RF et autres mesures de protection
Puce CP2102 USB vers port série intégrée, pratique pour le téléchargement de programmes, l'impression d'informations de débogage
Bonne adaptation d'impédance et longue distance de communication

Paramètres techniques
Source Paramètre
MCU ASR6501 (microcontrôleur ARM® Cortex® M0+ 48 MHz, FLASH 128 Ko, SRAM 16 Ko )
Puce LoRa ASR6501 (émetteur-récepteur Semtech ® LoRa ® assemblé en interne SX1262)
Bande de travail LoRa US_902_928
Puissance de sortie maximale LoRa 22 ± 1dB
Ressources matérielles UART x 1 ; IPS x 1 ; I2C x 1 ; SWD x 1 ; PWM x 3
CAN 12 bits ; Moteur DMA 8 canaux
6 ports GPIO
ÉCLAIR FLASH interne de 128 Ko
Interface Micro-USB x 1 ; LoRa (IPEX) x 1
Taille 41,5 x 24,1 x 7,2 mm
Pont USB-UART CP2102
Type de batterie Lithium 3,7 V (prise SH1,25 x 2)
Circuit de détection de batterie √
Contrôle de l'alimentation de l'appareil externe (Vext) √
Conception basse consommation Sommeil Profond 3.5uA

Caractéristiques électriques
Caractéristiques électriques condition Le minimum Typique Maximum
Source de courant Alimenté par USB (≥500mA) 4.7V 5V 6V
Alimenté au lithium (≥250mA) 3.3V 3.7V 4.2V
3.3V (broche) alimenté (≥150mA) 2.7V 3.3V 3.5V
5V (broche) alimenté (≥500mA) 4.7V 5V 6V
Consommation d'énergie (mA) Mode de réception LoRa 10mA
Sortie LoRa 10dBm 70mA
Sortie LoRa 14dBm 90mA
Sortie LoRa 17dBm 100mA
Sortie LoRa 20dBm 105mA
Mode veille (alimenté par USB) 9.6mA
Mode veille (VBAT/alimenté par batterie) 11uA
Mode veille (en-tête 3,3 V alimenté) 3.5uA
Sortir Sortie de broche 3.3V 500mA
Sortie de broche 5V (alimenté par USB uniquement) Égal au courant d'entrée
Contrôle de l'alimentation de l'appareil externe (Vext 3.3V） 350mA
