arduino - LTC3780 RÉGULATEUR ABAISSEUR / ÉLÉVATEUR RÉGLABLE AUTOMATIQUE 80W, 10A , 5-32VDC,1-30VDC

1 000 DA

Vous pouvez commander directement sur notre site internet
يمكنك الطلب مباشرة على موقعنا
https://mhtronic.com/

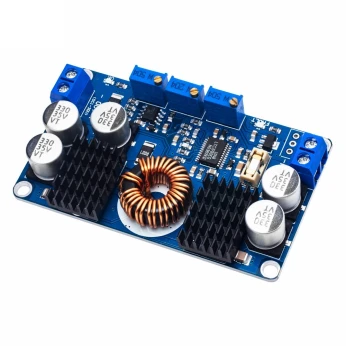

MHTronic vous propose des RÉGULATEUR ABAISSEUR / ÉLÉVATEUR RÉGLABLE AUTOMATIQUE LTC3780 80W, 10A , 5-32VDC,1-30VDC

- Le module d’alimentation LTC3780 est un module haute puissance DC à DC Buck-Boost qui ajuste automatiquement les paramètres de courant constant et de tension constante. Le module est adapté aux opérations de charge de la batterie.
- Ce convertisseur abaisseur-élévateur à découpage CC-CC est capable de piloter une charge de 80 watts, 10 A avec une excellente régulation de ligne et de charge. Comme il s’agit d’un régulateur abaisseur-élévateur, la tension de sortie est indépendante de la tension d’entrée. La tension d’entrée varie de 5 à 32 V. Il est recommandé d’utiliser une tension d’entrée supérieure à 10V. La tension de sortie peut être réglable de 1V-30V DC.
Le principal composant de commutation est le LTC3780. Le module fournit une protection contre les sous-tensions, une protection thermique, une protection contre les courts-circuits ou les surintensités. L’utilisateur est averti par un indicateur de défaut et le seuil de sous-tension, le courant constant et la tension de sortie sont sélectionnables à l’aide de trois potentiomètres.
Nom de la broche

Description

EN+

Entrée positive (non régulée ou régulée)

DANS-

Entrée négative (Terre)

SORTIE+

Sortie positive (régulée)

DEHORS-

Sortie négative (masse)

Caractéristiques et spécifications du module d’alimentation CC-CC LTC3780
Tension d’entrée : DC5-32V.
Remarque : la tension recommandée est supérieure à 10 V

Tension de sortie : DC1V-30V (réglable en continu)
Courant de sortie : 10 A (MAX)
Remarque : utilisation à long terme dans les 7 A

Puissance de sortie : 80 W à long terme, crête 130 W
Remarque : Pour plus de 80W, veuillez utiliser un ventilateur dans un environnement fermé.

Ondulation de sortie : 50 mV (12 V à 12 V, 5 A mesurés)
Protection de connexion inverse d’entrée : aucune
Remarque : Si nécessaire, veuillez utiliser la diode Schottky d’entrée.

Anti-retour de sortie : Aucun.
Remarque : Si nécessaire, veuillez utiliser la diode Schottky d’entrée.

Le fusible d’entrée peut être changé pour protéger l’alimentation et l’équipement.
Indicateur de défaut.
Indicateur de puissance.
Courant constant configurable, verrouillage sous tension et tension de sortie via des potentiomètres.
Protection contre les courts-circuits : Oui
Poids environ 45 grammes
Dimensions : 77,6 * 46,5 * 15 mm
