ADUM1201 isolateur magnétique numérique à double canal Arduino

800 DA

Vous pouvez commander directement sur notre site internet
يمكنك الطلب مباشرة على موقعنا
mhtronic.com

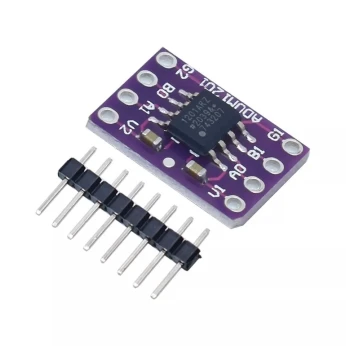

MHTronic vous propose le module ADUM1201 isolateur magnétique numérique à double canal

L'ADUM1201 dispose de deux alimentations et d'une masse de référence, et la plage de tension d'alimentation est comprise entre 2,7 V et 5,5 V, ce qui permet une alimentation basse tension, réduisant encore la consommation d'énergie du système.
Entre l'alimentation et la masse de référence doivent accéder à un condensateur de 0,01 μF à 0,1 μF pour filtrer les interférences haute fréquence, la distance entre le condensateur et l'alimentation doit être inférieure à 20 mm, afin que vous puissiez obtenir de meilleurs résultats de filtrage.
Comme la hauteur des deux canaux isolés correspond, la diaphonie des canaux est très faible et l'utilisation de la conception inversée d'entrée et de sortie à deux canaux, parfaite pour les caractéristiques de transmission et de réception bidirectionnelles du bus RS232, simplifie considérablement l'isolateur et les connexions matérielles isolées aux deux extrémités. .
Il convient de noter que GND1 et GND2 sont deux masses de référence différentes, sinon l'effet d'isolement ne sera pas atteint.
Notez également que l'ADUM1201 fonctionne normalement, les deux extrémités de l'alimentation en même temps pour s'assurer que les deux canaux ADUM1201 peuvent fonctionner correctement, s'il y a une alimentation ne peut pas conduire à l'ensemble de la puce ne peut pas fonctionner correctement.
Couleur: violet
Matériau: métal
Taille: 22 * 10 mm
Le forfait comprend:
2 pièces ADUM1201ARZ Carte d'isolateur magnétique

Caractéristiques et détails :
* Une vitesse plus élevée peut atteindre 125 Mbps.
* Consommation d'énergie inférieure au même taux de transfert de données lorsque l'isolateur optique traditionnel 1/10, le courant de fonctionnement minimum 0,8 mA.
* Précision de synchronisation plus élevée, rejet de mode commun transitoire, le degré de correspondance entre les canaux est meilleur que l'isolateur optique traditionnel.
* Plus l'intégration est petite, plus la surface de la carte de circuit imprimé (PCB) est de 40% de l'isolateur photoélectrique traditionnel.
* Application : isolation de l'émetteur-récepteur RS-232/RS-422/RS-485
