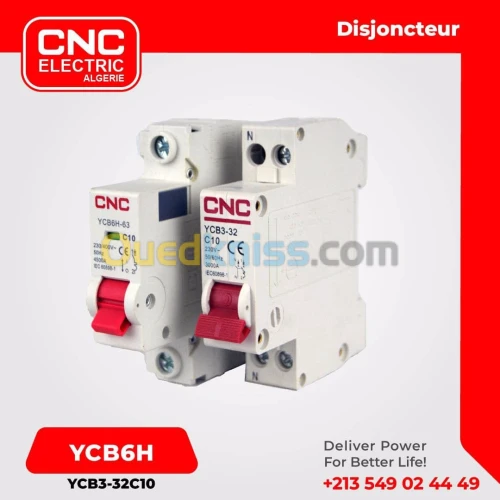

Disjoncteur modulaire (miniature. divisionnaire , YCB6H ) CNC

GENERALITE
1- Protection des câbles et des équipements contre les surcharges et les courts-circuits
2- Contrôle
3- Utilisés dans les bâtiments résidentiels. Les bâtiments non résidentiels. L’industrie et l’infrastructure des sources d’énergie.
4- Reference : DZ4763--- YCB6H--- YCB1----
5- Nombre de pole : . Ampérage 1A~125A
6- Tension nominal Ue : 230/400V
7- Fréquence : 50/60HZ
8- Pouvoir de coupure : 3000/4500/6000/10000A
9- Standard : IEC/EN 60898-1- IEC/EN 60947-2

Description

Les disjoncteurs miniatures MCB regroupent l’appareillage compact électromécanique jusqu’à 125A afin de protéger vos installations contre la surcharge et les courts-circuits. On les retrouve avant tout pour un usage domestique ou dans des applications semblables.
Un Disjoncteur Modulaire veut dire que ses dimensions sont par modules de 17,5 mm de large et qu'il
se monte dans un tableau de distribution modulaire.
Un Disjoncteur Modulaire Courbe C veut dire qu'il est calibré pour une utilisation de distribution dans
le tertiaire ou l'habitat. La courbe C indique la courbe de déclenchement avec les pultiples du courant nominal.
Le chiffre 3 indique le pouvoir de coupure du Disjoncteur Modulaire, soit 3 KA ou 3000 Ampères, ce qui est
adapté pour les installations dans le tertiaire ou l'habitat.

Ce type de disjoncteur se déclenche quand un courant excessif traverse un bilame, créant un échauffement par effet joule et provoquant sa déformation. Ce bilame déclenche mécaniquement un contact, qui ouvre le circuit électrique protégé. Ce système électromécanique est assez simple et robuste mais n'est pas très précis et son temps de réaction est relativement lent. Il permet donc d'éviter de mettre le circuit en surintensité prolongée. La protection thermique a pour principale fonction la protection des conducteurs contre les échauffements excessifs pouvant générer des risques d'incendies, dus aux surcharges prolongées de l'installation électrique.

Il remplit la même fonction qu'un fusible, lequel doit être remplacé après avoir coupé le courant.

La forte variation d'intensité passe au travers des spires d'une bobine (repère 7 sur la photographie « coupe d’un disjoncteur »). Elle produit, selon les règles de l'électromagnétisme, une forte variation du champ magnétique. Le champ ainsi créé déclenche le déplacement d'un noyau de fer doux qui va mécaniquement ouvrir le circuit et ainsi protéger la source et une partie de l'installation électrique, notamment les conducteurs électriques entre la source et le court-circuit.

L'interruption est « instantanée » dans le cas d'une bobine rapide ou « contrôlée » par un fluide dans la bobine qui permet des déclenchements retardés. Il est généralement associé à un interrupteur de très haute qualité qui autorise des milliers de manœuvres.
