Kit mini oscilloscope numérique TFT2.4

9 500 دج

Cet oscilloscope numérique a une bande passante similaire à DSO138 mais contient des améliorations importantes dans la structure, le mécanisme et le fonctionnement. Il présente une sensibilité élevée, une taille légère et portable, un écran TFT de 2.4 pouces et un étui de protection. Il peut afficher les paramètres de forme d'onde, tels que la fréquence, la période, la largeur d'impulsion, le rapport cyclique, MAX./MIN./AVG./crête/valeurs virtuelles.

Caractéristiques:
Adopte le processeur ARM (STM32F103C8), et comprend un écran d'affichage TFT couleur de 2.4 pouces
Utilisé pour le développement secondaire sur la base de ce kit, par exemple, il peut être changé en millivoltmètre, enregistreurs de données.
Livré avec des instructions, facile à installer et à utiliser.
Modes de déclenchement automatique/normal/simple, facile à capturer la forme d'onde du moment.
Déclencheur de bord montant ou descendant disponible.
Forme d'onde précédente notable avant le déclenchement (retard négatif).
Peut figer l'affichage de la forme d'onde à tout moment (fonction de maintien).
Affichage numérique des paramètres de forme d'onde, y compris la fréquence, la période, la largeur d'impulsion, le rapport cyclique, MAX./MIN./AVG./Peak-Peak/valeurs virtuelles.
Fonction de stockage de forme d'onde: ne perdra pas la forme d'onde après la mise hors tension.
Détection de court-circuit et de circuit ouvert: peut aider l'utilisateur à trouver l'erreur de soudage.
Fonction de reconnaissance du contrôleur TFT.
Le SMD a été soudé, plus adapté aux débutants en électronique.

Spécifications:
Type: produit fini
Modèle: US/ EU (facultatif)
Nombre de chaînes: 1
Bande passante analogique: 0-200KHz
Plage de sensibilité: 5mV/Div - 20V/Div
Erreur de sensibilité: < 5%
Tension d'entrée maximale: 50Vpk (1X sonde)
Impédance d'entrée: 1M ohms/20pF
Résolution: 12 bits
Longueur d'enregistrement: 1024 points
Modes de couplage: cc/ca/GND
Taux d'échantillonnage Maximum en temps réel: 1MSa/s
Plage de Base de temps: 10us/Div - 500s/Div
Modes de déclenchement: automatique, Normal et simple
Types de déclenchement: front montant/descendant
Position de déclenchement: Center du tampon
Affichage: LCD TFT couleur de 2.4 pouces avec une résolution de 320*240
Tension d'alimentation: cc 9V(8-10V Acceptable)
Consommation de courant: ~ 120mA @ 9V
Taille du produit: 115*75*22mm / 4.53*2.95 * 0,87in
Poids du produit: 92g / 3.24oz
Taille de l'emballage: 202*110*38mm/7.95*4.33*1.50in
Poids du colis: 314g/11.07oz

Remarque:
En raison de la différence de lumière et d'écran, la couleur de l'article peut être légèrement différente des images.
Veuillez permettre des différences de 1 à 3cm en raison de la mesure manuelle.

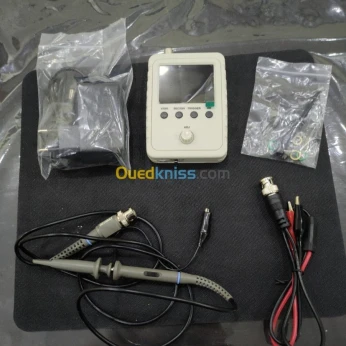

Liste des paquets:
1 * Oscilloscope
1 * câble BNC à clip
1 * sonde
1 * adaptateur secteur
1 * manuel d'utilisation
