powertech vous propose carteModule de générateur de signal d'impulsion de moteur pas à pas pour arduino
********************************************
régulateur de vitesse de moteur pas à pas (12V 24V ) 1500 DA
régulateur de vitesse de moteur pas à pas ( 15-160VDC ) 2700 DA
**********************************************
Caractéristique : régulateur de vitesse de moteur pas à pas (12V 24V ) 1500 DA

1, ce module est un module de génération d’impulsions, fournissant le signal de commande au pilote pas à pas.
Pour contrôler le moteur pas à pas, il doit être équipé d'un entraînement.
2, ce contrôleur simple + moteur pas à pas + moteur pas à pas + alimentation en courant continu peut être composé d'un simple jeu de plate-forme de contrôle.
3, le contrôleur a une haute 5.4k-160khz, moyen , faible total de 3 types de signal basse fréquence peut être utilisé pour sélectionner le cavalier.
4, peut produire un signal d'impulsion, peut également produire un signal PWM, peut choisir le cavalier.
5, la fréquence de mesure: PUL et extrémité de cathode commune.
Différent pilote pas à pas peut marquer un nom différent
EN = ENA = FREE Enable
PUL = PULS = CLK impulsion
DIR = CW = CWW Direction

Méthode de connexion d'anode commune (B)

EN + PUL + DIR + connectez ensemble à com +
EN- connectez EN
PUL- connectez CLK
DIR- connect DIR

Cathode commune Méthode de connexion (B)
EN- PUL- DIR- à connecter ensemble pour com-
connecter EN + connecter EN
PUL + connecter CLK
DIR + connecter DIR

Description du produit
La description:
Ce contrôleur peut générer des fonctions de signal PWM, la carte possède un cavalier, vous pouvez définir la sélection par défaut fournie dans le signal de fréquence de pouls.
...............................................................................................
Caractéristiques: régulateur de vitesse de moteur pas à pas ( 15-160VDC ) 2000 DA
Ce module est fourni en tant que signal d’entraînement pas à pas.Pour contrôler le moteur pas à pas, mais doit également avoir le lecteur à utiliser.
Le contrôleur a un total élevé, moyen et faible de trois types de signaux de fréquence pouvant être utilisés pour sélectionner un cavalier.
La fréquence de mesure peut atteindre deux ports PUL et terminal à cathode commune (GND).
PUL + et PUL-pulsé positif et négatif;EN + et EN- doivent activer les bornes positive et négative;DIR + et DIR- sont les directions positives et né six lignes sont connectées pour piloter l'impulsion, la direction, donc six ports possibles.
Alimentation: 15-160VDC ou vous utilisez une alimentation de 5 à 12 Vcc, connectez l'extrémité positive à l'entrée DC 5-12V, connectez l'extrémité négative à l'extrémité de la cathode commune.
La marche avant et arrière du moteur peut être contrôlée en appuyant sur la touche.
La vitesse du moteur peut être contrôlée en ajustant la fréquence du potentiomètre.
Spécification:
Tension d'alimentation: 15-160V / 5-12V
Fréquence: Haute: 5,8KHZ-127KHZ, Moyenne: 590HZ-15,8KHZ, Basse: 82HZ-2,3KHZ

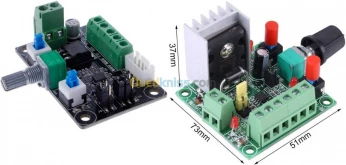

Taille: env.73 x 51 x 37 mm / 2,87 x 2 x 1,45 pouces
Poids: 50g
Quantité: 1pc
Liste de colis:
1 x générateur PWM
