Convertisseur Élévateur De Tension 30A DC-DC, 10-60V À 12-97V Arduino

6 000 دج

Vous pouvez commander directement sur notre site internet يمكنك
الطلب مباشرة على موقعنا
/

powertech vous propose des modules amplificateur MP3 décodage audio - Lecture automatique - Micro sd compatible Arduino

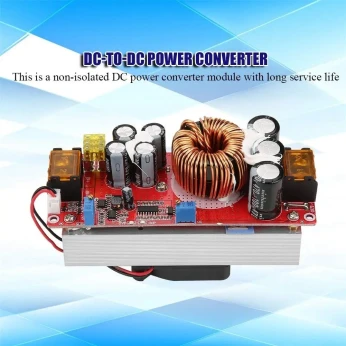

Il s'agit d'un module de convertisseur de puissance cc non isolé avec une longue durée de vie.
Puissance élevée et sortie stable, il convertit 10-60VDC en 12-97VDC.
Des composants de haute qualité assurent une efficacité de conversion élevée, jusqu'à 97%.
Conçu avec un ventilateur de contrôle de température intelligent, qui fonctionnera automatiquement lorsque la température atteint environ 60 ° et s'arrête lorsque la température descend en dessous de 60 °.
Largement utilisé pour la conduite de lampadaire solaire à haute puissance, divers éclairages LED pour la conduite CV, alimentation électrique montée sur véhicule et appareil mobile, alimentation électrique réglable CV CC, charge d'énergie solaire, et chargement de diverses batteries.

Spécification:
Nom: module à courant constant élévateur de 1500W
Type: module élévateur Non isolé (BOOST)
Tension d'entrée: DC10V à 60V
Courant d'entrée: tension d'entrée 10V-30V, courant maximum 35A-40A; Tension d'entrée 31-60V, courant maximum 30A-35A
Courant de repos: 15mA (lors de la conversion de 12V en 20V, une tension de sortie plus élevée augmentera le courant de repos)
Tension de sortie: 12-97V réglable en continu (ne peut pas être utilisé pour baisser la tension)
Courant de sortie: 22A (en rapport avec la différence de tension d'entrée et de sortie, la plus grande différence de tension est, le courant de sortie plus petit sera. Veuillez améliorer la dissipation thermique lorsque le courant est supérieur à 15A)
Plage de courant Constant: 0,8-22a (+/-0,3a)
Protection d'entrée inverse: oui (protection inverse MOS de puissance de 150A)
Protection basse tension d'entrée: oui (10V-50V réglable, auto-récupération)
Température de fonctionnement: -40 ° à 85 ° (si la température est trop élevée, veuillez améliorer la dissipation thermique)
Fréquence: 150KHz
Efficacité de Conversion: 92% à 97% (l'efficacité est liée à la tension d'entrée/sortie, au courant et à la différence de tension. La plus petite différence est, plus l'efficacité sera élevée)
Protection contre les surintensités d'entrée: oui (protège automatiquement lorsque l'entrée est supérieure à 40A, et la tension d'alimentation n'augmentera pas)
Protection contre les courts-circuits: oui (fusible d'entrée 60A) veuillez utiliser soigneusement, essayez de ne pas causer de court-Circuit.
Protection d'entrée inversée: oui (tube MOS de puissance 150A, peut être connecté à l'envers pendant longtemps)
Méthode d'installation: quatre entretoises de 3mm
Méthode de câblage: borniers (veuillez utiliser un fil de cuivre à grand courant)
Puissance de sortie: Max. Puissance de sortie = tension d'entrée * 30A (si entrée 12V, la puissance de sortie maximale = 12V * 30A = 360W)
(Si entrée 24V, la puissance de sortie maximale = 24V * 30A = 720W)

Poids: 372g / 13.1oz (environ)

Liste de paquet:
1 * Module

Instructions:
La sortie du Module ne doit pas court-circuiter ou mesurer le courant directement avec un court-circuit multimètre, un court-circuit brûlera le module.
Plage réglable sous tension: DC10V-50V (dans le sens des aiguilles d'une montre pour augmenter, dans le sens inverse pour réduire), réglez d'abord la sous-tension au minimum, puis réglez la tension d'entrée à la valeur de protection sous-tension requise, ajustez lentement la valeur de sous-tension dans le sens des aiguilles d'une montre pour augmenter; Lorsque le voyant de sous-tension est allumé, ajustez dans le sens inverse des aiguilles d'une montre d'un cercle, puis rallumez.
La protection contre les sous-tensions d'entrée est principalement utilisée pour empêcher la batterie de se décharger trop lorsque la source d'alimentation d'entrée est la batterie. La faible tension de la batterie endommagera le module d'alimentation et la batterie. Lorsque l'entrée est l'alimentation à découpage, il faut également régler la protection basse tension.
Plage réglable de tension constante: DC12-97V (dans le sens des aiguilles d'une montre pour augmenter, dans le sens inverse pour réduire), d'abord ajuster la tension à la tension requise, puis connecter à la charge.
Plage réglable à courant Constant: 0.8-22a (dans le sens des aiguilles d'une montre pour augmenter et dans le sens inverse pour réduire), déconnecter d'abord la charge, puis ajuster la tension de sortie à la tension requise, ajustez le courant au minimum (tournez le potentiomètre CC dans le sens antihoraire d'environ 30 cercles), connectez un ampèremètre en série à la sortie, Puis ajustez lentement le courant. (le module booster ne peut pas ajuster directement le courant par court-circuit)
La tension d'entrée ne doit pas être inférieure à 10V ou supérieure à 60V, (lorsque la tension d'entrée est inférieure à 12V, veuillez réduire correctement la charge).
Assurez-vous que la tension d'entrée est au bail 2V inférieure à la tension de sortie.
Si vous utilisez une alimentation à découpage ou une autre alimentation secondaire, veuillez vous assurer que la puissance est 1.3 fois supérieure ou supérieure à la puissance du module d'alimentation.
Pendant la protection contre les surintensités ou les sous-tensions, la sortie aura toujours une tension proche de la tension d'entrée, la protection signifie aucune tension de suralimentation.
