Arduino - DRIVER DE MOTEUR CONTINU – PAS A PAS – 1.2A – TB6612

100 دج

Vous pouvez commander directement sur notre site internet
يمكنك الطلب مباشرة على موقعنا

/

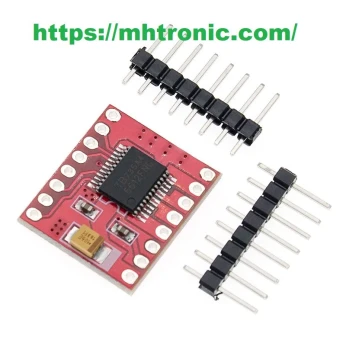

MHTronic vous propose le DRIVER DE MOTEUR CONTINU – PAS A PAS – 1.2A – TB6612

Pilotez 4 solenoïdes, 2 mteurs à courant continu ou 1 moteur pas à pas bi-polaire ou uni-polaire avec 1,2A par canal ( max 3A en pointe ) avec une driver de moteur TB6612, ce circuit est un double pont en H.

Le TB6612 a été soudé sur un carte breakout avec une protection de polarité type FET sur l’entrée tension du moteur, et une resitance de pullup sur la pin “stanby”. Ce breakout comprent un double pont en H complet permettant de piloter 4 solenoïdes, 2 moteur à courant continu avec inversion de rotation et un moteur pas à pas, il faut juste s’assurer qu’il consomme moins de 1,2A en nominal sur chaque canal, car c’ets la limite admissible du circuit, même s’il peut supporter 3A durant un court moment. Nous aimons particulièrement ce circuit car il dispose de diode de retour intégrées permettant de protéger votre montage contre tous courant de retour liés à l’inductance du moteur.

Il y a deux pins de controle par pont en H, une pour chaque demi-pont en H qui accepte un pilotage en pWM, ce qui permet de faire varier la vitesse de rotation du moteur. Ce breakout fonctionne en logique entre 2,75V et 5V, donc compatible 3,3V et 5V. La partie puissance du moteur et isolée de la partie logique. PArfait pour des moteurs utilisant une tension d’alimentation entre 4,5V et 13,5V, ne fonctionne pas avec le smoteurs en 3V.

Vendu assemblé et testé avec un connecteur strip 1X16 à souder.

Caractéristiques
Courant limite : 1.2A, 3A max en pic
Dimensions :27mm x 19mm x 3mm / 1.1″ x 0.7″ x 0.1″
Poids : 1.8g
