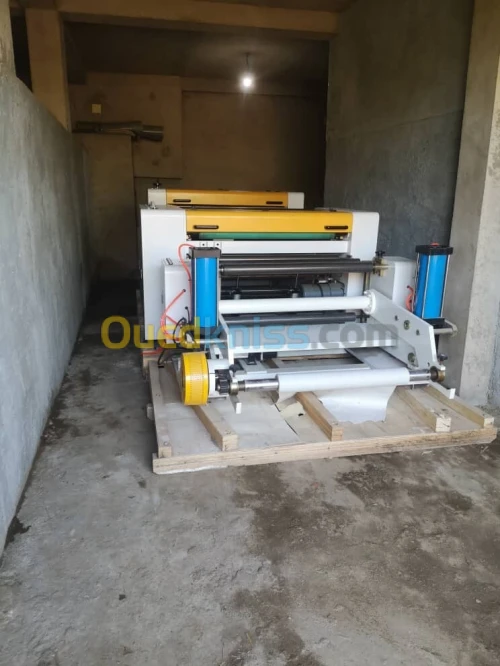

Je met en vente une machine copieuse de papier (papier journal, papier craft, papier A4, ) neuve (utilisée un mois)
Avec un support de Bobine et un lame et 08 couteaux de coupe supplémentaires.
spécifications techniques :
Diamètre maximal du matériau : φ1400 mm
Largeur maximale du matériau : 1100 mm
Longueur de coupe : 10 à 1200 mm
Vitesse de coupe : 10 à 150 coupes/min
Précision de coupe : ±0,2 mm (selon le matériau)
Puissance totale : 7,5 kW
Poids : 2800 kg
Dimensions hors tout : 4700 × 2000 × 1300 mm
المواصفات الفنية:
القطر الأقصى للمادة: φ1400 مم
العرض الأقصى للمادة: 1100 مم
طول القطع: من 10 إلى 1200 مم
سرعة القطع: من 10 إلى 150 قطعة/دقيقة
دقة القطع: ±0.2 مم (حسب المادة)
الطاقة الإجمالية: 7.5 كيلوواط
الوزن: 2800 كغ
الأبعاد الكلية: 4700 × 2000 × 1300 مم
Gratuit :
- 1 support de Bobine.
- 01 lame de coupe
- 08 couteaux de découpe
- Clés plates et tournevis
- Pistolet à graisse (huile)
- Jeu de clés Allen
- Buse d'air
- Coussinet de support (rack pad)
- Manuel de réglage
- Manuel du variateur (VFD)
بالعربية:
مجانيًا:
1 حامل بكرة
01 شفرة قطع
08 سكاكين تقطيع
مفاتيح ربط ومفكات
مسدس شحم (زيت)
مجموعة مفاتيح ألن
فوهة هواء
وسادة دعم (rack pad)
دليل ضبط
دليل محول التردد (VFD)
1. Partie de rembobinage :
1. Le châssis adopte une structure combinée en tôle d'acier et en fonte.
2. Système automatique de contrôle de la tension par poudre magnétique.
3. Mode de contrôle : via écran tactile PLC en mode conique.
4. Plage de contrôle de la tension : 1 à 10 kg.
5. Contrôleur de tension magnétique : 10 kg.
6. Axe pneumatique (3 pouces).
7. Rouleaux de guidage en aluminium : 3 pièces φ80 × 1150 mm.
8. Ajustement équilibré gauche/droite possible des matériaux.
9. Alimentation automatique.
10. Vérins de levage : 2 pièces de type 160#.
---
2. Partie moteur principal :
Le châssis est fabriqué en tôle d’acier de haute qualité 12#.
(1) Support en barres d'acier rainurées 10#
Spécification : 50 × 100.
Dispositif de traction :
1. Type de structure : traction active et compression passive.
2. Le socle de traction est en fonte (1 ensemble).
3. Rouleaux en caoutchouc : 2 pièces φ100 × 1150 mm.
4. Contrôle par vérins pneumatiques.
5. Dimensions des vérins : 3 pièces φ50 × 20 mm.
6. Rouleaux de guidage en aluminium : 5 pièces φ80 × 1150 mm.
7. Réglage des rouleaux de guidage haut/bas.
8. Réglage : manuel.
9. Variateur (Inverter) 1.5 kW, marque chinoise.
10. Variateur Inovance 1.5 kW – 1 unité.
11. Alimentation par bras oscillant.
12. Tension automatique par traction pneumatique.
13. Rouleaux de guidage en aluminium : 3 pièces φ80 × 1150 mm.
14. Transducteur de déplacement.
---
3. Dispositif de découpe longitudinale :
1. Méthode de coupe : le couteau inférieur est fixe, le couteau supérieur coupe activement.
2. Le support de couteau adopte une structure en fonte lourde.
3. Guidage linéaire.
4. Couteaux supérieur et inférieur en acier équilibré importé (bar knife).
5. Dimensions du couteau : 17 × 75 × 1150 mm.
6. Mode de fonctionnement : réglage manuel.
7. Mode de transmission principal : moteur principal entraînant une transmission par roue excentrique + bielle.
8. Moteur principal avec variateur 1.5 kW.
9. Variateur utilisé : Inovance – 1 unité.
10. Transmission par mécanisme de roue synchrone.
11. Roues excentriques : 2 pièces.
12. Bielles : 2 pièces.
---
4. Dispositif de découpe transversale :
1. Méthode de coupe : le couteau inférieur est actif, le couteau supérieur est entraîné pour une coupe rotative.
2. Structure à couteaux circulaires avant (6 jeux fournis aléatoirement).
3. Arbre supérieur : arbre creux en acier (φ55 × 1150 mm).
4. Spécifications des couteaux ronds supérieurs : φ55 × 16 × 105 mm.
5. Arbre inférieur : arbre plein en acier (φ55 × 1150 mm).
6. Spécifications des couteaux ronds inférieurs : φ55 × 16 × 80 mm, réglage par douilles fixes (autres spécifications selon demande de l'acheteur).
7. Précision de découpe : ±0,2 mm (selon les matériaux du client).
1. جزء إعادة اللف:
1. الإطار مصنوع من هيكل مركب من صفائح فولاذية ومسبوكات حديدية.
2. نظام تحكم أوتوماتيكي في التوتر باستخدام مسحوق مغناطيسي.
3. نمط التحكم: عبر شاشة تعمل باللمس PLC بنمط مخروطي.
4. نطاق التحكم في التوتر: من 1 إلى 10 كغ.
5. وحدة التحكم في التوتر المغناطيسي: 10 كغ.
6. محور هوائي (3 بوصات).
7. بكرات توجيه من الألمنيوم: 3 قطع φ80 × 1150 مم
8. إمكانية التوازن بين الجهة اليمنى/اليسرى للمواد
9. تغذية أوتوماتيكية.
10. مكبسان رافعين: قطعتان من النوع 160#.
---
2. جزء المحرك الرئيسي:
الإطار مصنوع من صفيحة فولاذية عالية الجودة من نوع 12#.
(1) دعم من قضبان فولاذية مخددة من نوع 10#
المواصفات: 50 × 100 مم
جهاز السحب:
1. نوع الهيكل: سحب نشط وضغط سلبي.
2. قاعدة السحب مصنوعة من الحديد المصبوب (قطعة واحدة).
3. بكرات مطاطية: قطعتان φ100 × 1150 مم.
4. تحكم بواسطة مكابس هوائية.
5. أبعاد المكابس: 3 قطع φ50 × 20 مم.
6. بكرات توجيه من الألمنيوم: 5 قطع φ80 × 1150 مم.
7. ضبط البكرات التوجيهية (علوي/سفلي).
8. الضبط: يدوي.
9. محول تردد (انفرتر) 1.5 كيلوواط – علامة صينية.
10. محول تردد Inovance بقوة 1.5 كيلوواط – وحدة واحدة
11. تغذية بواسطة ذراع متأرجح.
12. شد تلقائي عن طريق السحب الهوائي.
13. بكرات توجيه من الألمنيوم: 3 قطع φ80 × 1150 مم.
14. محول إزاحة (ترانسديوسر).
---
3. جهاز القطع الطولي:
1. طريقة القطع: السكين السفلي ثابت، والسكين العلوي يقطع بشكل نشط.
2. قاعدة السكين مصنوعة من هيكل حديدي ثقيل.
3. توجيه خطي.
4. سكاكين علوية وسفلية من فولاذ متوازن مستورد (سكاكين شريطية).
5. أبعاد السكين: 17 × 75 × 1150 مم.
6. نمط التشغيل: ضبط يدوي.
7. نظام النقل الرئيسي: محرك رئيسي مع ناقل حركة بعجلة لامركزية + ذراع وصل.
8. المحرك الرئيسي مع انفرتر 1.5 كيلوواط.
9. انفرتر مستخدم: Inovance – وحدة واحدة.
10. نقل الحركة عبر آلية عجلة متزامنة.
11. عجلات لامركزية: قطعتان.
12. أذرع وصل: قطعتان.
---
4. جهاز القطع العرضي:
1. طريقة القطع: السكين السفلي نشط، والسكين العلوي يدور للقطع.
2. هيكل السكاكين الدائرية الأمامية (6 مجموعات يتم توفيرها عشوائيًا).
3. العمود العلوي: عمود مجوف من الفولاذ (φ55 × 1150 مم).
4. مواصفات السكاكين الدائرية العلوية: φ55 × 16 × 105 مم.
5. العمود السفلي: عمود صلب من الفولاذ (φ55 × 1150 مم).
6. مواصفات السكاكين الدائرية السفلية: φ55 × 16 × 80 مم، يُضبط بواسطة حلقات تثبيت (مواصفات أخرى حسب طلب المشتري).
7. دقة القطع: ±0.2 مم (حسب مادة الزبون).
8. نظام النقل: باستخدام عجلة متزامنة موصولة بمغزل التغذية.
9. طريقة التشغيل: ضبط يدوي للموقع.
10. التخلص من النفايات: يتم نفخ النفايات بواسطة مروحة.
- عرض شريط النفايات: من 5 إلى 15 مم حسب المادة.
---
الاستقبال:
النموذج: طاولة استقبال بتغذية يدوية.
---
جزء التحكم الكهربائي:
(التحكم العام والتحكم المتوازي في المحرك الرئيسي)
PLC: ميتسوبيشي
شاشة لمس: Veron (تايوان)
الوظائف:
1. التحكم في المحرك الرئيسي والتوتر.
2. الأوامر الرئيسية:
- التحكم الرئيسي
- التحكم في السحب
- التحكم في التغذية
- التحكم في القطع
3. التحكم في التوتر.
4. عداد أمتار إلكتروني.
5. مفاتيح تشغيل: من علامة Chint.
---
التركيبات المساعدة:
التغذية الكهربائية: ثلاثي الأطوار، أربعة أسلاك، قاطع تيار
- الجهد: 380 فولت / 50 هرتز
مصدر الهواء:
- الضغط الأقصى: 5.5 كغ/سم²
- التدفق: 5 م³/دقيقة
---
مرفقات مجانية:
حامل بكرة واحد
8 سكين قطع (Part Cutter Knife)
مفاتيح براغي ومفكات
مسدس شحم (زيت)
طقم مفاتيح ألن
فوهة هواء
وسادة دعم (Rack Pad)
دليل ضبط
دليل الانفرتر (VFD)
